产品概述
ZW32-12/T系列户外高压交流真空断路器(以下简称断路器)为额定电压12kV、三相交流50Hz的户外高压配电开关设备。断路器主要用于开断、关合电力系统中的符合电流、过载电流及短路电流,适用于变电站及工控企业配电系统中作保护和控制之用以及农村电网需频繁操作的场所。
断路器符合GB1987-2014《高压交流断路器》、DL/T402-2016《高压交流断路器订货技术条件》和DL/T403-2000《12kV~40.5kV高压真空断路器订货技术条件》等技术标准。
使用环境
1、周围空气湿度:上限+45℃,小限-40℃,日平均温度变化不大于25℃;
2、空气相对湿度:日平均不超过95%,月平均不超过90%;
3、海拔:不超过2500m;
4、风速:不超过34m/s(风压700Pa);
5、地震烈度:不大于8度;
6、污秽程度:不超过GB/T5582-1993中规定的IV级;
7、安装场所:户外,无易燃、易爆、化学腐蚀以及剧烈振动的场所。

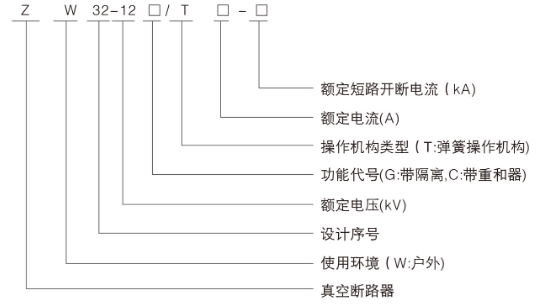

型号说明

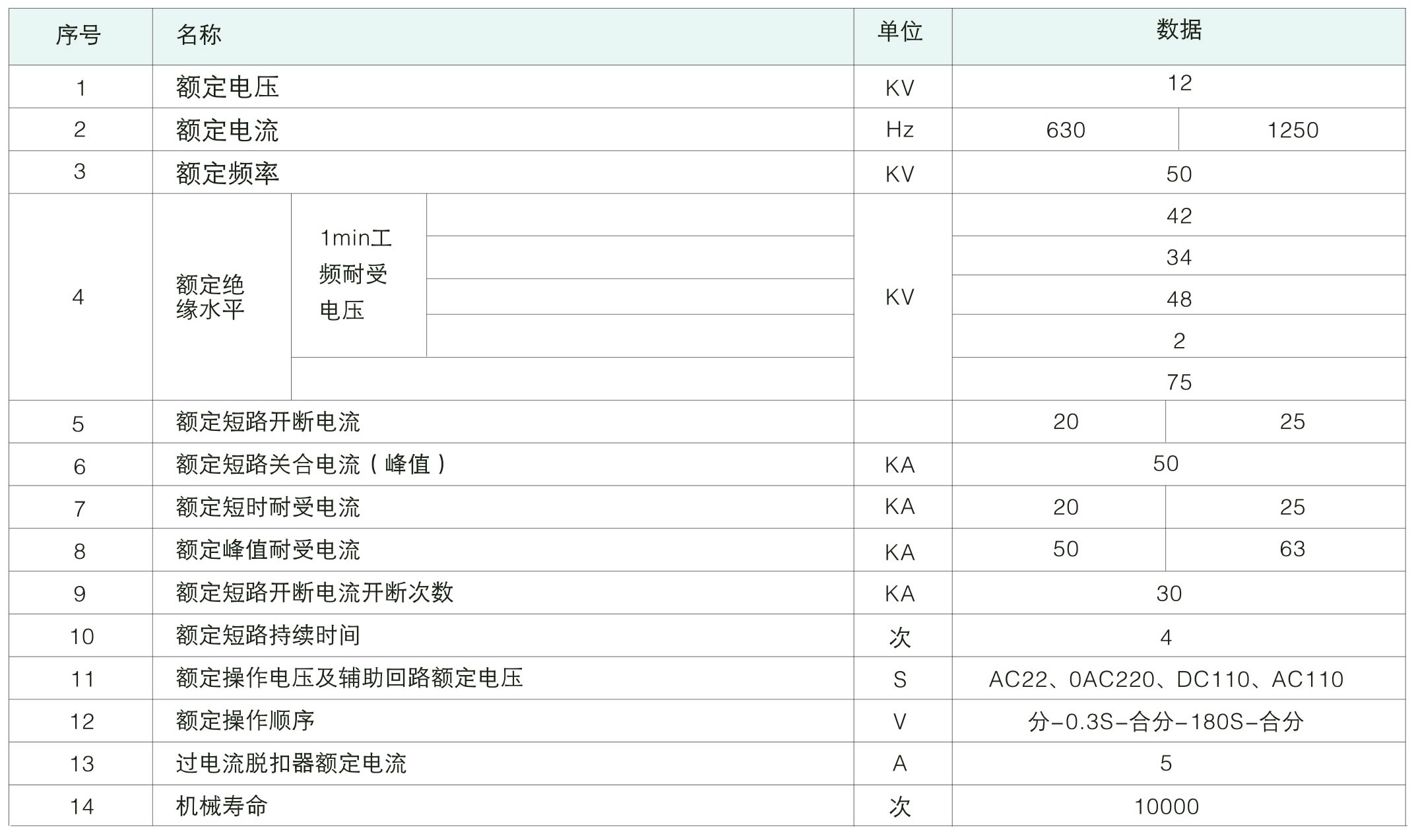

技术参数
结构特点
断路器外形结构如图1所示。断路器为三极支柱式结构,主要由三极支柱、机构箱和传动部分组成。小型化弹簧操作机构安装于全密封的结构箱内。

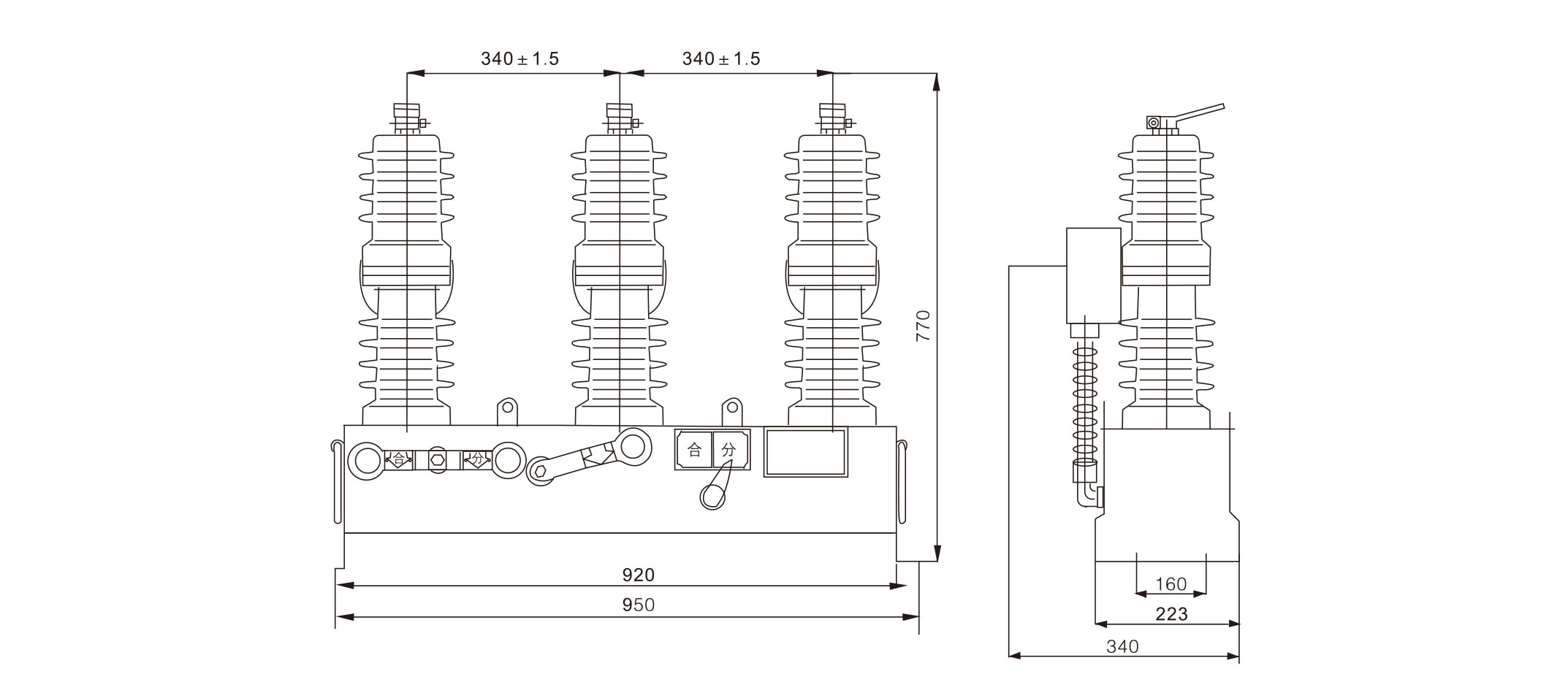

外形尺寸

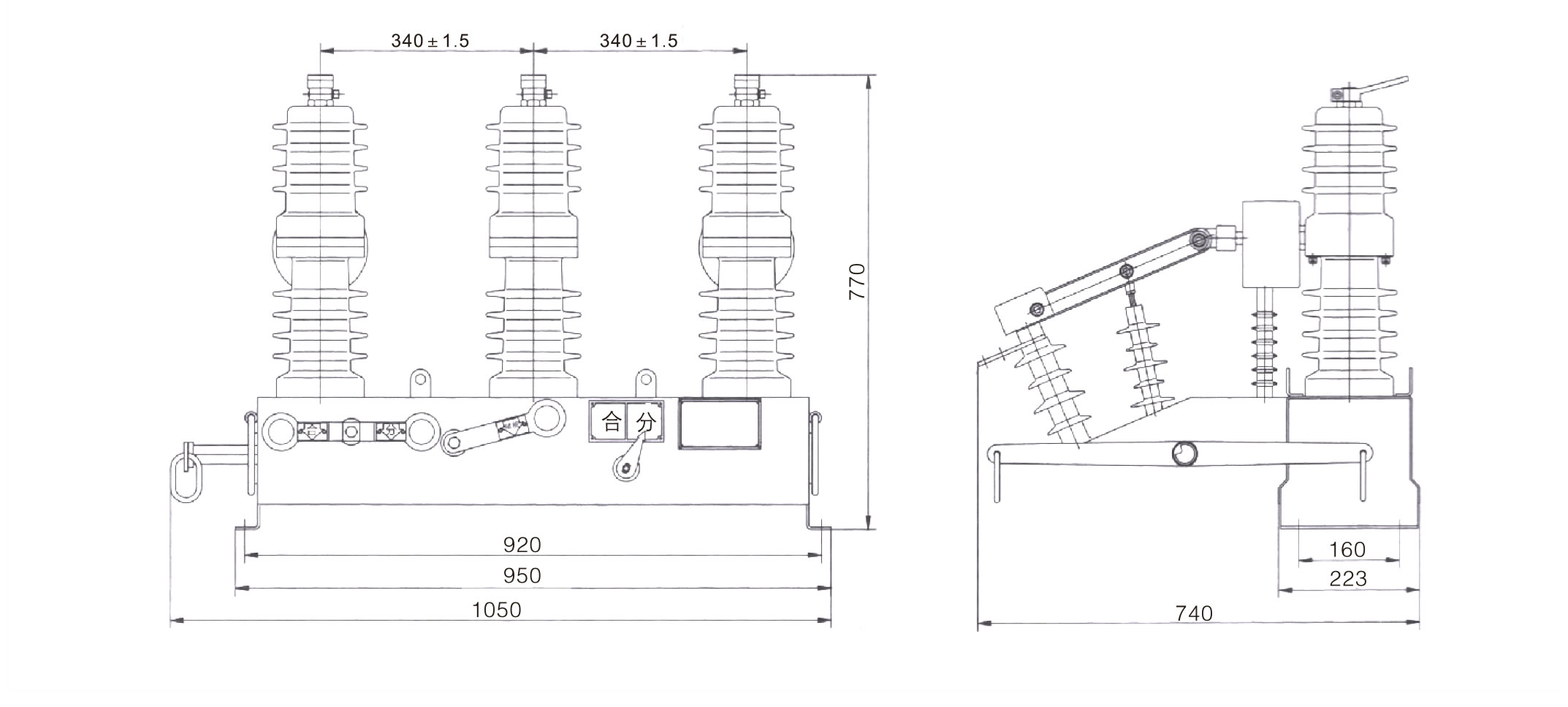

断路器(带隔离开关)外形尺寸图
